Молот штамповочный паровоздушный М2143 (Масса П.Ч. 2тн)

Молот М2143

Описание :

Мощность, или тоннаж молота, определяется весом падающей частей. Вес падающей части молота М2143 равен 2000кг, мощность молота 2тн. Сила удара молота предается через поковку бойку, а затем шаботу: чем больше мощность молота, тем больше сила удара, и, следовательно, тем больше должен быть и вес шабота, чтобы сохранить устойчивость молота. Молот М2143 может может работать как на паре, так и на сжатом воздухе.

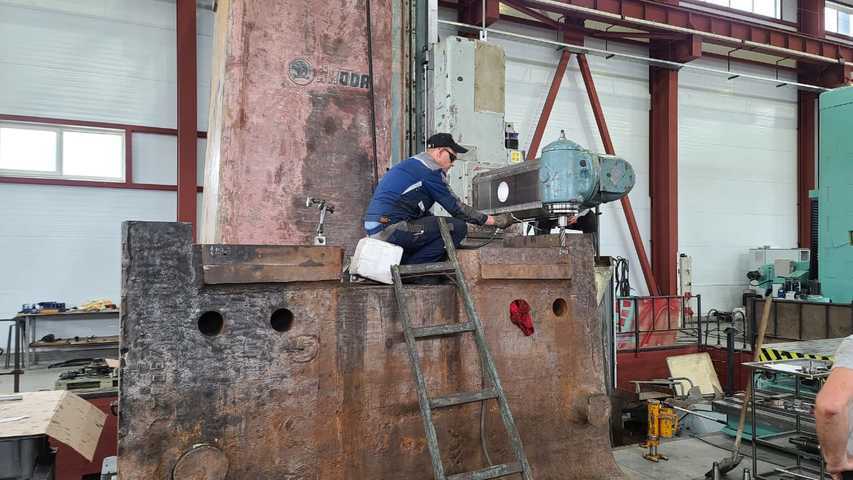

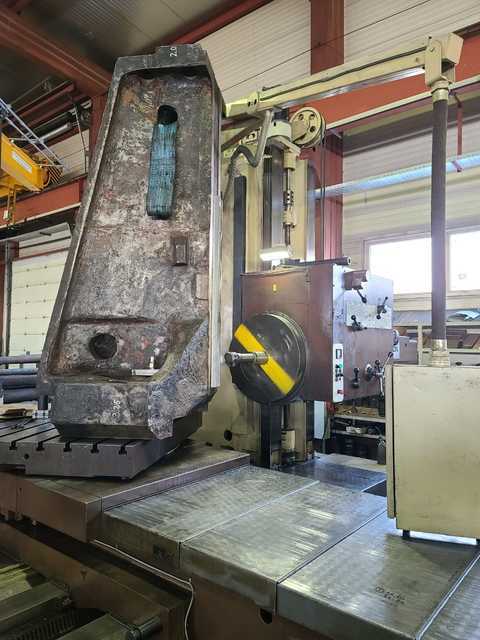

Процесс обработки шабота и стоек молота

Молот штамповочный паровоздушный модели М2143

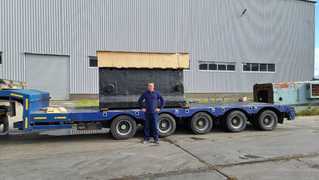

Фундамент молота должен превосходить вес падающих частей молота в 80…100 раз. Вес падающей части молота М2143 равен 2 тн, а вес самого шабота равен 40тн.

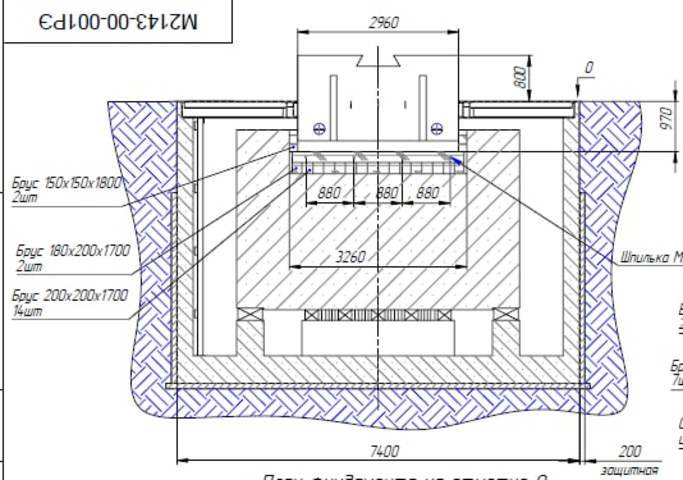

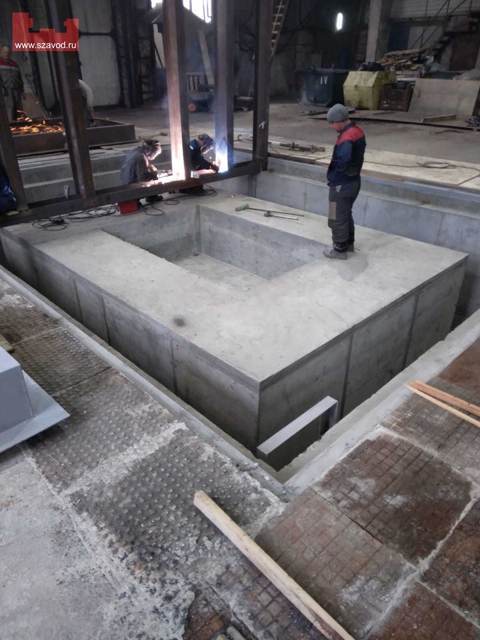

Для данного молота был выбран фундамент виброизолированного типа. Вес подшаботного фундаментного блока ~160 тн. для его изготовления требуется 60м3 бетона М200 и 5 тн. арматуры, для фундаментного короба 50 м3 бетона М200 и 8 тн. металла.

Для значительного уменьшения амплитуды колебаний фундамента молота применяется подшаботная прокладка, уложенный крест накрест щиты выполнены  из дубовых брусьев 1 сорта 200х200 мм

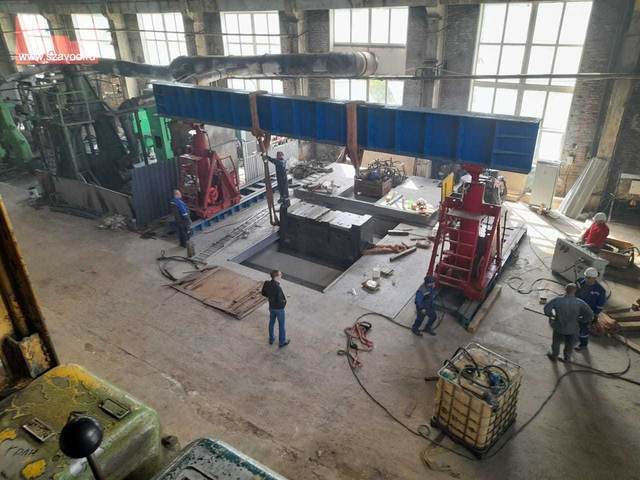

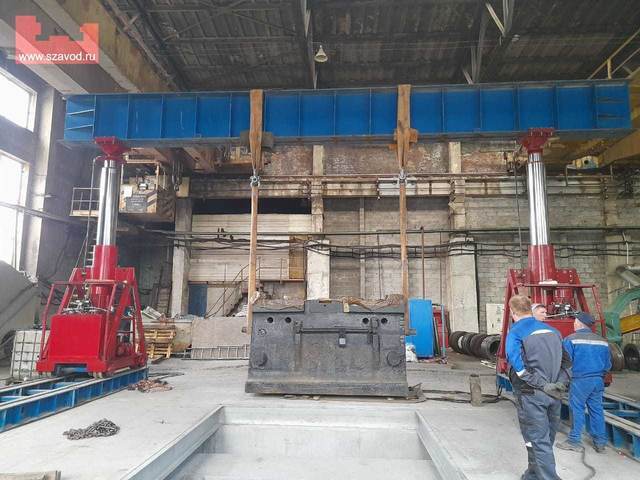

Монтаж шабота осуществлялся переносным гидравлическим порталом грузоподъёмностью 100тн.

Проверка молота на "горячую"
