Станок зубофрезерный 5А342ПФ3 модернизированный

Видео презентация :

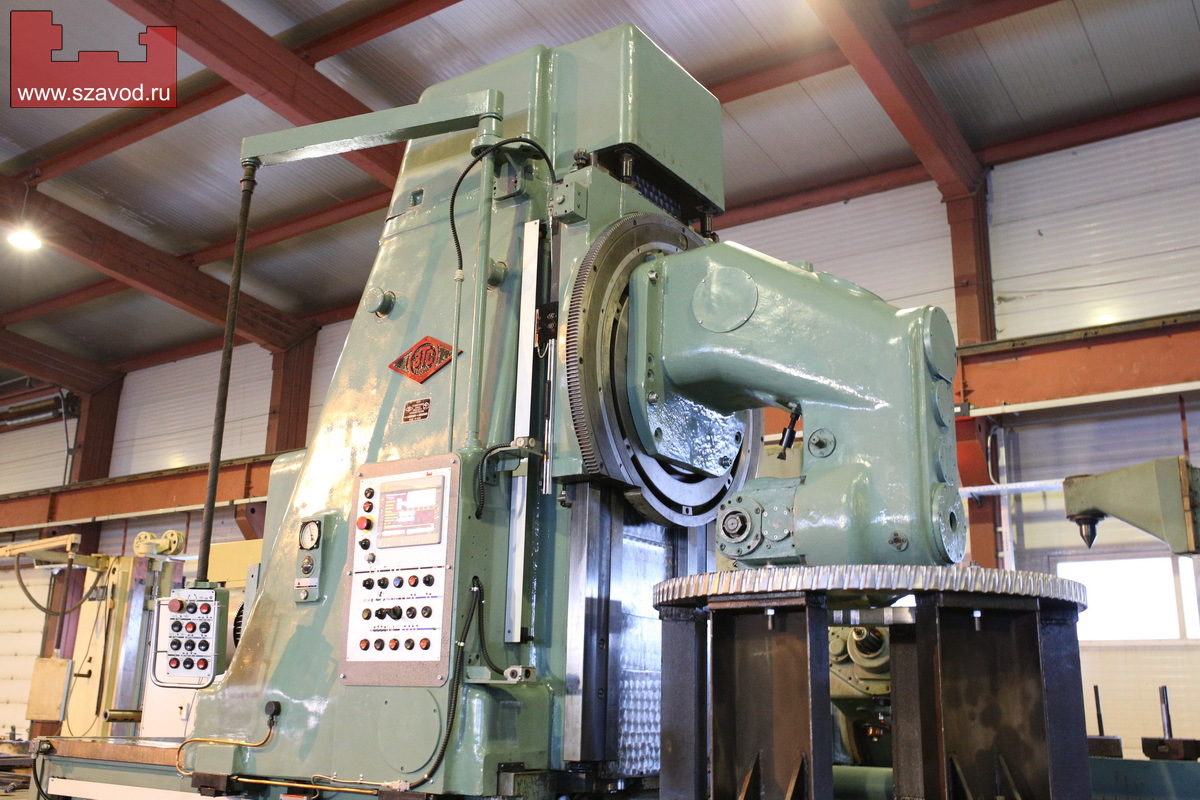

Модернизирован тяжелый зубофрезерный станок модели 5А342П производства завода КЗТС (г. Коломна). Заказчик поставил перед нами серьезную задачу: нарезка внутреннего зуба методом единичного деления дисковой фрезой.

Особенности модернизации

Модернизирован тяжелый зубофрезерный станок модели 5А342П производства завода КЗТС (г. Коломна). Заказчик поставил перед нами серьезную задачу: нарезка внутреннего зуба методом единичного деления дисковой фрезой.

Существующая гитара деления и дифференциала не обеспечивала надежный метод единичного деления, в связи с этим было принято решение о разделении кинематики станка 5А342П .





Каждая ось станка (перемещение колонны горизонтально,вертикальное перемещение салазок, вращение стола, шпиндель) приобрела собственный сервопривод ф. Yaskawa, а для увеличения момента планетарный редуктор ф. Alpha.

Для точного позиционирования установлены линейки ф. Newall, с классом защиты IP67.

Установлена новая гидроаппаратура ф. Diplomatic.

Зубофрезерный станок 5А342П управляется машинным контроллером ф. Vipa, специальный модуль движения позволяет одновременно управлять тремя и более осями. Например, для нарезки косого зуба методом обката, необходимо синхронное вращение стола, фрезы и подачи,все оси связаны между собой геометрической формулой.

Автоматизированная система управления станком позволяет производить нарезку зубчатых колес, от загрузки изделия до ее выгрузки: можно задавать любое количество проходов, точку врезания и выхода фрезы, тип цикла и т.д.
