Модернизация токарно-карусельного станка 1553 SIEMENS,

НАШ ОПЫТ

Модернизация станков

Модернизация токарно-карусельного станка 1553 SIEMENS

Особенности модернизации :

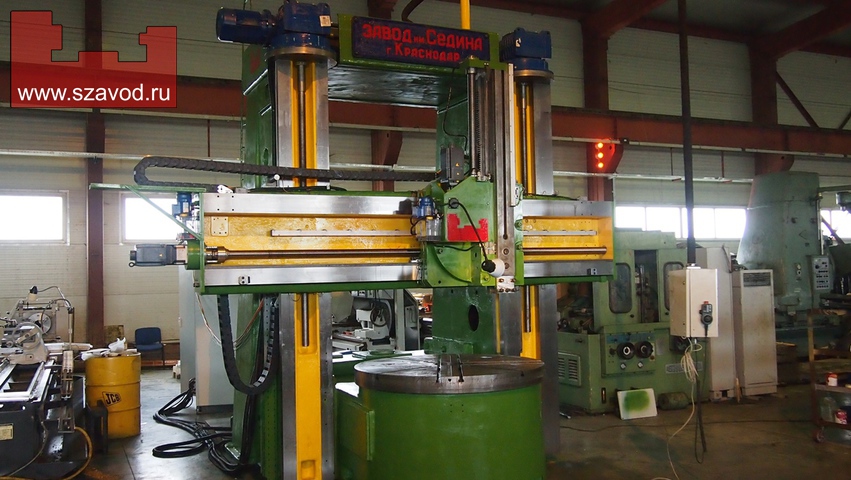

Токарно-карусельный станок 1553В, год выпуска 1951, Производитель станкостроительный завод имени Седина, г. Краснодар.
По желанию заказчика, на токарно-карусельном станке 1553 остался один левый суппорт, который может обрабатывать: как слева так и справа от планшайбы.

Выполнены следующие работы:
  • Отшлифованы все базовые плоскости станка
  • На вертикальный суппорт: на продольное и поперечное перемещение встроена шарико-винтовая пара.
  • Каждая ось имеет независимый сервопривод ф. SIEMENS, для увеличения момента используются малогабаритные планетарные редукторы  ф. Apex
  • В качестве обратной связи по осям X1Y1 установлены оптические линейки.
  • Установлены новые редуктора и винты подъема траверсы.
  • Модернизирован главный привод.

  • Установлена новая система смазки направляющих и главного привода.
  • Разработана принципиально новая система управления станком на базе контроллера SIMOTION ф. SIEMENS.
  • Монтаж электрооборудования выполнен в шкафу Rittal, пуско-регулирующая аппаратура ф. Schneider.

Видео в работе :
